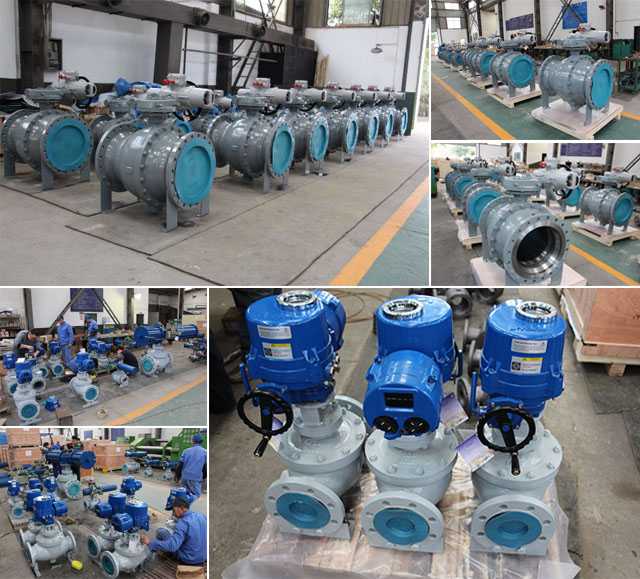

電動球閥
- 電動球閥是工業自動化控制系統中的重要執行機構。電動球閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),亦可用于流體的調節與控制,是工業自動化過程控制的一種管道壓元件。
產品詳細
設計標準 | API6D、ASME B16.34、BS5351、ISO17292、DIN |
連接方式 | RF、RTJ法蘭、對焊、螺紋、承插焊 |
操作方式 | 電動 |
尺寸范圍 | 1/2” – 42” (DN 15-DN1050) |
壓力范圍 | CLASS 150– CLASS 2500 (Mpa 1.6- Mpa42.0) |
材質范圍 | 碳鋼、不銹鋼、20#鋼、鎳基合金鋼、鈷基合金鋼 |
溫度范圍 | -196℃-540℃ |
應用范圍 | 石油、天然氣、化工、石化、電站、冶金、造紙等 |
特點
■智能一體化電動執行器,帶有獨特的雙密封系統和“非侵入式”遠紅外設定功能,使用更少的電子元件,增加了功能和產品的可靠性。
■智能化控制單元,現場操作面板液晶顯示屏,大視窗連續閥位指示,更好的觀看閥位。
■-設計精巧、性能優越、品質卓越、重量輕,輸出扭矩大(*大400Nm)
■特殊設計的電機,啟動扭矩大,效率高,并且內置保護器,防止電機過熱。
■外殼內外部經硬氧處理,外部環氧樹脂,粉末涂層處理,防腐性能好。
■密封性好,標準產品防護性能為IP67,并可選IP68防護性能。防爆等級ExdllB T4。
■連接尺寸符合ISO5211國際標準。
■內置扭矩開關,對電動執行器進行過載保護,并內置熱保護器,對電機進行雙重保護。故障診斷及自保護和數據記錄功能
■多種現場控制單元,根據用戶需要提供更多佳的性能。支持多種開放式現場總線控制等
■開關控制,4-20mADC控制,ESD,聯鎖控制,總線控制,緊急自保,部分行程測試和手動泵操作功能
■應用于開關,定位,調節,ESD等閥門
■可選智能一體化單元及Profibus協議。
■電動驅動單元結合液壓控制讀單元及彈簧缸,可確保閥門到達故障安全位置
■可選PST(部分行程測試)功能
■具有SIL2安全認證
